Vào năm 1985, hệ máy Nintendo Entertainment System (NES) đã định nghĩa lại khái niệm chơi game tại gia, nhưng những đổi mới của nó sẽ chẳng có ý nghĩa gì nếu không có một phương thức điều khiển hiệu quả. Kiến trúc đột phá của hệ máy, như đã được khám phá trong các phân tích chuyên sâu về “console meets cartridge”, cho phép các băng game mở rộng khả năng của hệ thống vượt xa phần cứng tích hợp. Tuy nhiên, tất cả những cải tiến đó sẽ trở nên vô nghĩa nếu không có một cách thức để người chơi tương tác với chúng.
Trước khi NES ra đời, hầu hết các bộ điều khiển đều dựa vào joystick hoặc các thiết bị nhập liệu cồng kềnh dạng đĩa. Nhưng Nintendo đã có một tầm nhìn khác. Lấy cảm hứng từ dòng máy chơi game cầm tay Game & Watch của mình, họ giới thiệu D-pad (directional pad) – một nút điều hướng hình chữ thập, cho phép điều khiển hướng phản hồi nhanh nhạy trong một thiết kế nhỏ gọn. Thiết kế đơn giản nhưng hiệu quả này đã tạo nên tầm ảnh hưởng sâu rộng đến mức hầu hết mọi tay cầm chơi game lớn kể từ đó đều tích hợp một biến thể của nó.
Làm thế nào mà một bộ điều khiển nhỏ gọn, làm từ nhựa, với chỉ vài nút bấm lại trở thành một trong những thiết kế bền vững nhất trong lịch sử ngành game? Trong bài viết này, chúng ta sẽ đi sâu vào phân tích thiết kế vật lý, công nghệ bên trong và cách thức nó giao tiếp với hệ máy NES, từ đó khám phá lý do tại sao bộ điều khiển huyền thoại này lại để lại dấu ấn lâu dài đến vậy trong ngành công nghiệp game.
Bên Trong Tay Cầm NES: Thiết Kế Tạo Nên Cuộc Cách Mạng
Khác Biệt Với Các Tay Cầm Thế Hệ Thứ Hai
Vào năm 1983, khi Nintendo lần đầu ra mắt Famicom (Family Computer) tại Nhật Bản, các bộ điều khiển game console thế hệ thứ hai vẫn còn chịu ảnh hưởng nặng nề từ các máy arcade, thường có cần điều khiển (joystick) với một hoặc nhiều nút bấm. Các hệ máy khác, như Intellivision (1979), lại có một bàn phím số 4×3 và một nút điều khiển hình đĩa ở nửa dưới của tay cầm.
Tương tự, ColecoVision (1982) cũng có kiểu bàn phím số tương tự nhưng lại chọn một cần điều khiển ngắn. Atari thì đi theo một hướng khác với console VCS của họ, phát hành lần đầu vào năm 1977 và sau đó đổi tên thành Atari 2600 vào năm 1982, chỉ có một cần điều khiển và một nút bấm duy nhất. Nintendo ban đầu cũng dự định tuân theo tiêu chuẩn này, thậm chí còn đảo ngược thiết kế các bộ điều khiển joystick của Mỹ để nghiên cứu.

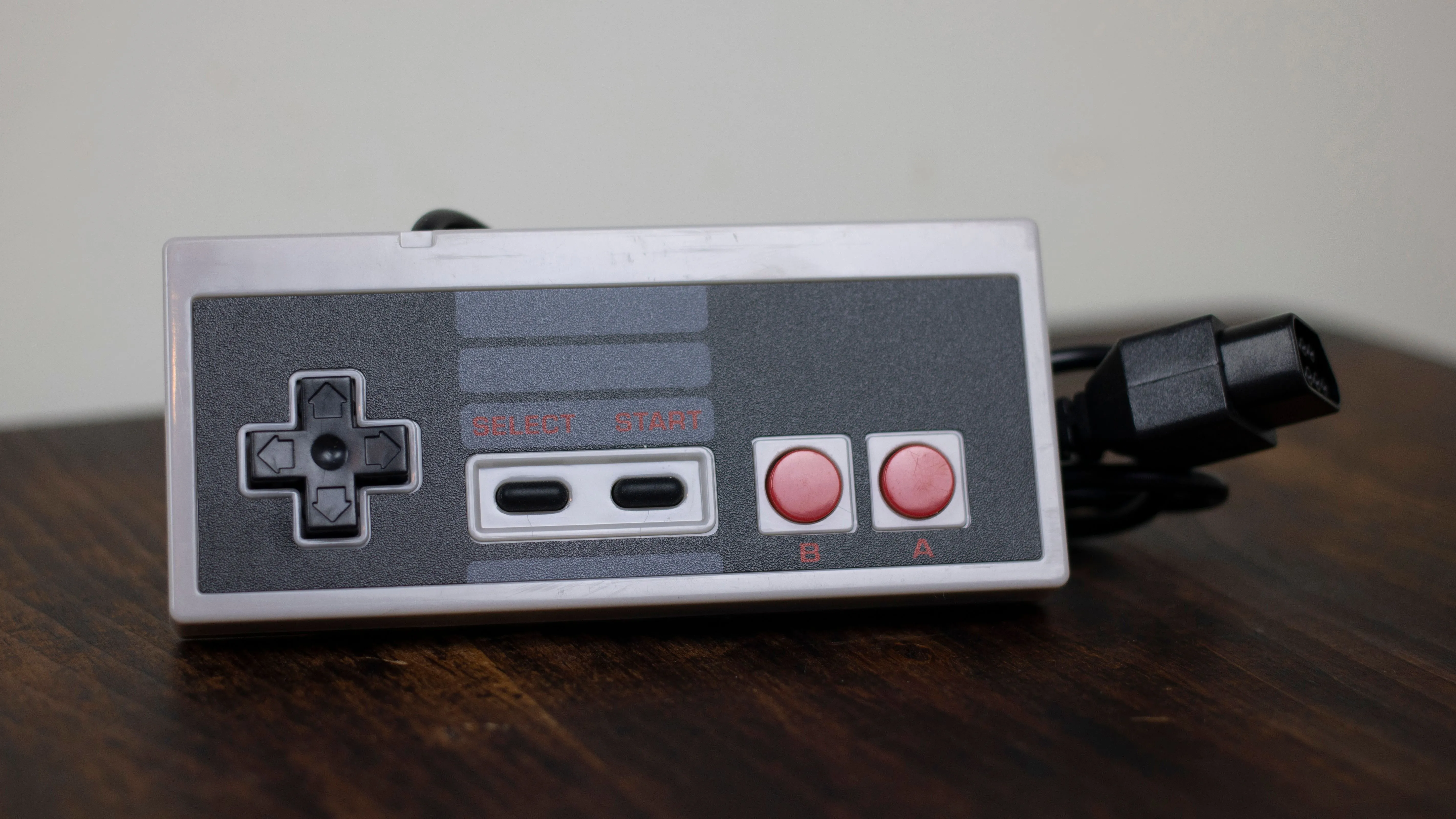

Tay cầm NES cổ điển của bên thứ ba đặt trên bàn gỗ, thể hiện thiết kế đơn giản nhưng mang tính biểu tượng
D-pad: Sự Đột Phá Từ Cần Điều Khiển Được Làm Phẳng
Nintendo hiểu rằng cả Famicom và NES đều có khả năng được chơi khi người dùng ngồi dưới sàn. Các cần điều khiển kiểu arcade rất tốn kém để sản xuất và dễ bị hỏng, đặc biệt nếu bị giẫm lên. Giải pháp đến từ các thiết bị cầm tay Game & Watch của Nintendo, vốn đã có một bàn phím điều hướng (D-pad) nhỏ gọn, hình chữ thập, được thiết kế để hoạt động như một cần điều khiển được làm phẳng. Thiết bị cầm tay Donkey Kong của họ là trò chơi đầu tiên sử dụng D-pad, cho phép thiết bị được gập lại và giảm thiểu rủi ro hư hỏng cho một thiết bị được thiết kế để di động.

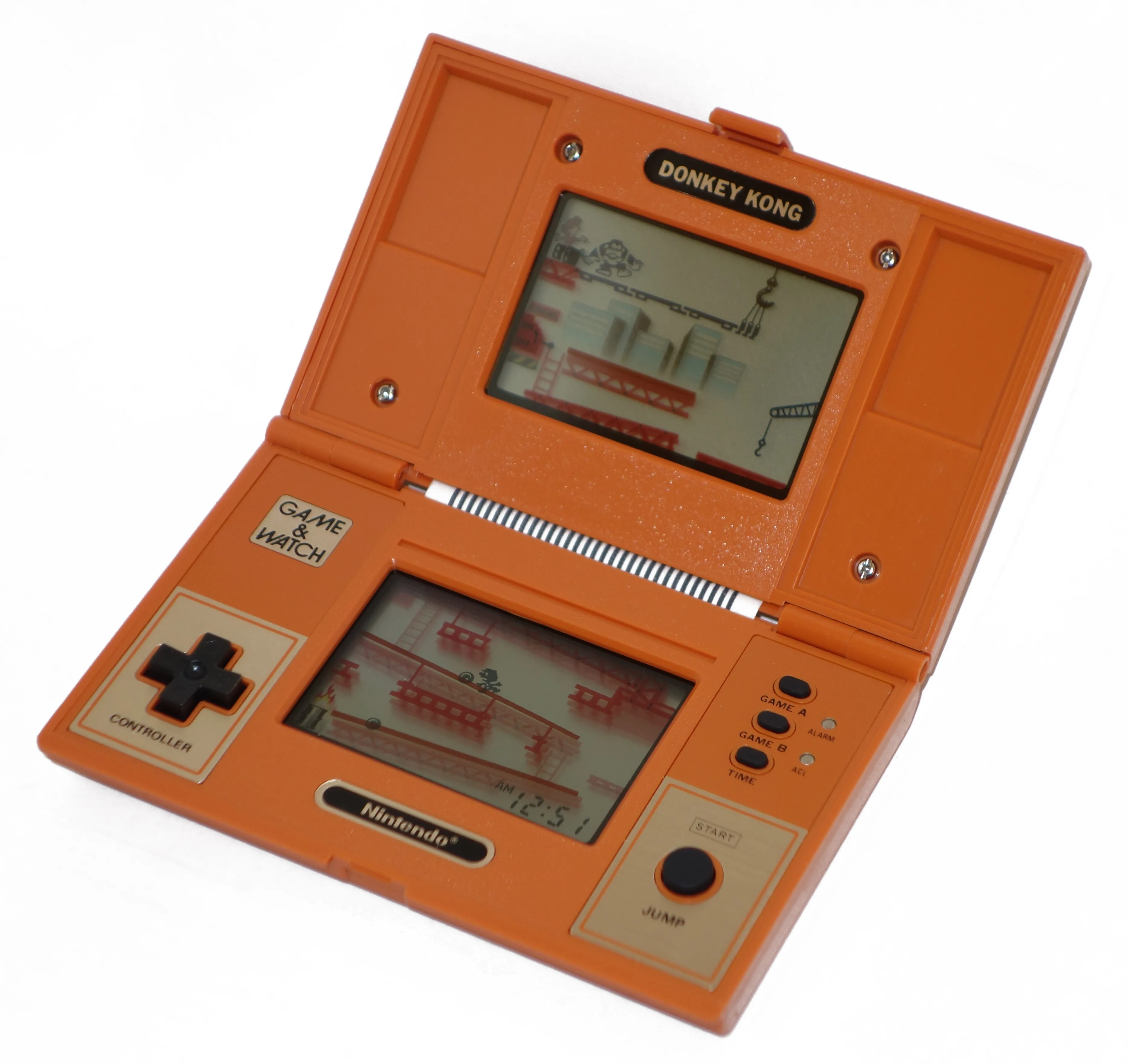

Máy chơi game cầm tay Nintendo Donkey Kong Game & Watch với D-pad hình chữ thập, tiền thân của tay cầm NES
Năm 1982, khi bắt đầu phát triển mẫu thử nghiệm Hệ thống Video Nâng cao (AVS), Nintendo đã là một công ty 93 năm tuổi, nhưng mới chỉ tham gia vào ngành công nghiệp trò chơi điện tử được 9 năm – Nintendo không tìm kiếm điều gì đó mang tính đột phá nhất. Gunpei Yokoi, nhà thiết kế của D-pad và tay cầm NES, đã ủng hộ điều mà ông gọi là triết lý thiết kế “Tư Duy Ngoài Lề Với Công Nghệ Trưởng Thành” (Lateral Thinking with Seasoned Technology) – một cách tiếp cận tập trung vào việc sử dụng công nghệ hiện có, đã được chứng minh, theo những cách sáng tạo. Thay vì cố gắng đi tiên phong, họ đã điều chỉnh các thành phần chi phí thấp, đáng tin cậy từ Game & Watch vào tay cầm NES.

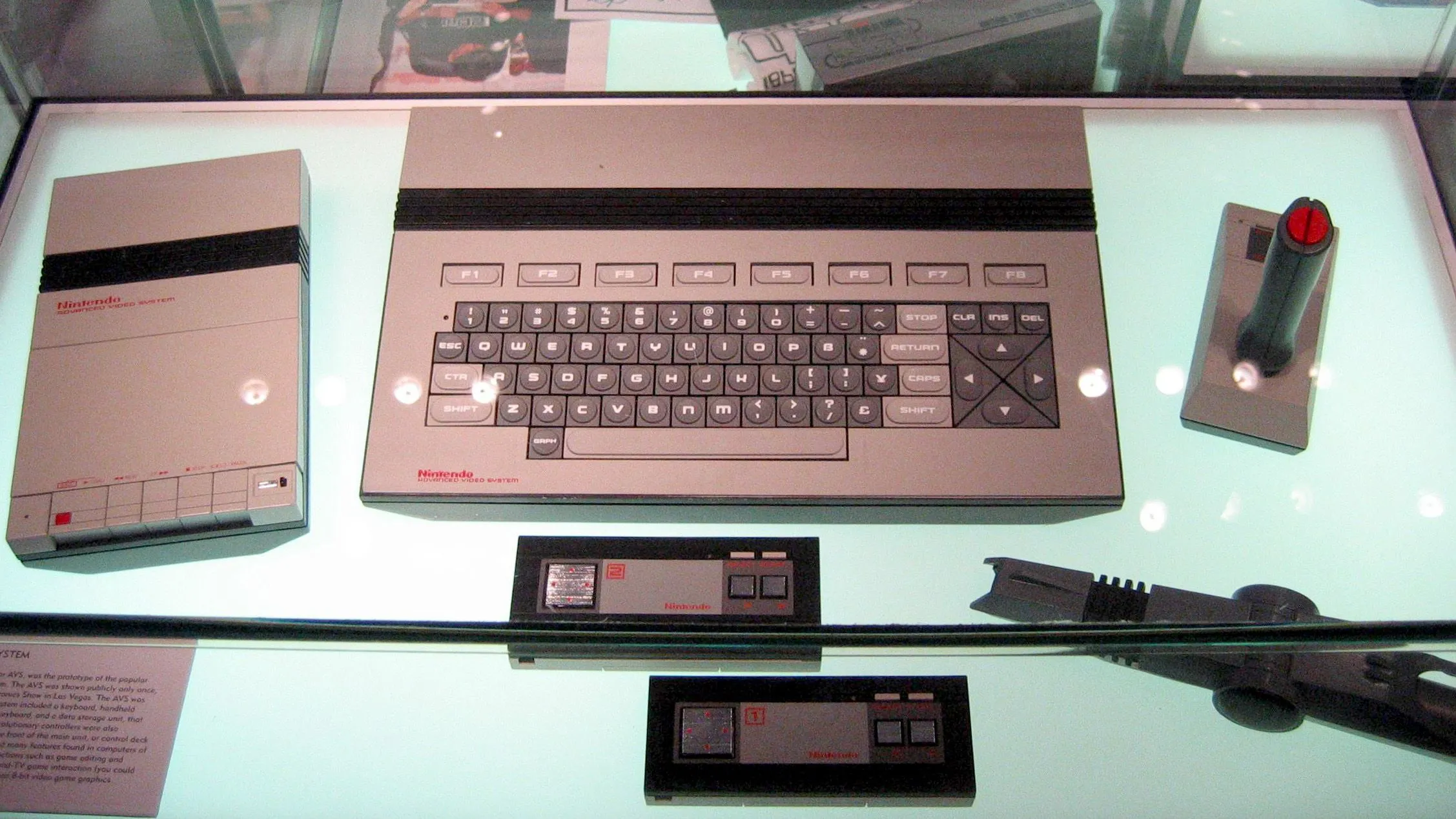

Hệ thống Video Nâng cao Nintendo (AVS) với thiết kế tay cầm ban đầu, cho thấy sự phát triển của D-pad
Ba Yếu Tố Cốt Lõi Tạo Nên Sức Mạnh Của Tay Cầm NES
Tay cầm NES có thể được chia thành ba nhóm chính: vỏ bọc (enclosure), bảng mạch in (PCB), và các thành phần giao tiếp. Cùng nhau, các nhóm này xử lý độ bền cấu trúc, xử lý điện tử và truyền tín hiệu đầu vào cho hệ thống, tạo thành một thiết bị nhập liệu hiệu quả, chi phí thấp, bền bỉ, dễ sản xuất hàng loạt và giảm thiểu lỗi của con người trong quá trình lắp ráp.
- Vỏ bọc cung cấp cấu trúc vật lý và cảm giác khi cầm nắm của tay cầm. Phần vỏ và các nút bấm được làm từ nhựa ABS đúc phun, với các nút START và SELECT chỉ sử dụng vật liệu cao su mềm với các đệm dẫn điện tương tự như dưới D-pad và các nút A và B.
- PCB đóng vai trò là xương sống điện tử của bộ điều khiển. Nó có các đường mạch đồng, các điểm tiếp xúc nút bằng carbon đen, và một thanh ghi dịch BU4021B (shift register), có chức năng chuyển đổi các lần nhấn nút thành dữ liệu nối tiếp. Một cáp 5 dây kết nối PCB với hệ máy NES, cung cấp nguồn điện, nối đất (ground), và tín hiệu đầu vào.
- Giao tiếp giữa tay cầm và NES dựa trên tín hiệu kỹ thuật số. Mỗi lần nhấn nút đóng một mạch điện, cho phép thanh ghi dịch ghi lại và gửi các tín hiệu đầu vào một cách tuần tự. Hệ máy NES đảo ngược tín hiệu trước khi truyền nó đến băng game, giúp đơn giản hóa bố cục PCB và cải thiện độ tin cậy.
Thiết kế của Nintendo thông minh hơn, rẻ hơn và bền hơn so với các đối thủ. Sự kết hợp giữa thanh ghi dịch kỹ thuật số, bố cục PCB được tối ưu hóa và vị trí nút bấm trực quan đã biến tay cầm NES trở thành một trong những bộ điều khiển có ảnh hưởng nhất trong lịch sử, đặt ra tiêu chuẩn cho gần như mọi tay cầm ra đời sau này.
Kiến Trúc Chi Tiết Của Bộ Điều Khiển NES
Vỏ Bọc: Thiết Kế Đơn Giản Nhưng Đầy Biểu Tượng
Vỏ trên (mặt trước) và vỏ dưới (mặt sau) của tay cầm NES được làm từ nhựa ABS đúc phun, có kích thước xấp xỉ 4.8 × 2.1 × 0.63 inch (12.2 × 5.3 × 1.6 cm) khi lắp ráp. D-pad và các nút A và B cũng được làm từ loại nhựa cứng tương tự và nằm trong các khe hở tương ứng trên vỏ trên.
Bên dưới các nút là các màng cao su với các đệm dẫn điện ở mặt dưới. Các nút SELECT và START được làm từ cùng vật liệu cao su nhưng không có các nắp nhựa cứng như các nút khác.
D-pad hơi lồi ở mặt dưới, cho phép nó xoay theo bất kỳ hướng nào. Tuy nhiên, chuyển động bị hạn chế bởi khe hình chữ thập trên vỏ trên, đảm bảo rằng việc nhấn theo bất kỳ hướng nào sẽ phân bổ áp lực đều lên màng cao su và đệm dẫn điện bên dưới. Nếu D-pad phẳng, đầu vào sẽ kém chính xác do phân bổ áp lực không đều.
Nintendo đã không cấp bằng sáng chế cho thiết kế của Gunpei Yokoi cho đến một năm sau khi nó được phát minh, và bằng sáng chế 20 năm đã hết hạn vào năm 2005.
Trong khi Nintendo giữ bằng sáng chế cho D-pad hình chữ thập của mình, các công ty khác đã phải phát triển các thiết kế thay thế để tránh vi phạm. Ví dụ, một trong các thiết kế D-pad của Sega lại lõm thay vì lồi, xoay dựa vào một vỏ bọc cong, và sử dụng bốn phần lồi ở mặt dưới để nhấn các đệm dẫn điện trên màng cao su nằm phía trên PCB.
Các nút A và B trên tay cầm NES là những hình trụ lõm đơn giản, được giữ cố định bởi hai tab nhỏ khớp vào một khe trong các lỗ mở của vỏ bọc. Bộ giảm căng cáp (cable strain relief) theo thiết kế chữ S phổ biến, ngăn ngừa lực căng làm lỏng cáp và gây áp lực lên các kết nối dây của PCB. Vỏ bọc được cố định bằng sáu ốc vít đầu Phillips.
Xét về chức năng của bộ điều khiển, thiết kế 15 chi tiết của nó đơn giản đến kinh ngạc: một vỏ trước và một vỏ sau, một nhãn dán mặt trước được in mờ, ba nút nhựa, ba màng cao su, sáu ốc vít và một PCB – không bao gồm cáp ngoài và đầu nối 7 chân.
Bảng Mạch In (PCB): Công Nghệ Nền Tảng Bên Trong
Bên trong tay cầm NES, PCB đóng vai trò là trung tâm cho tất cả các kết nối điện. Đây là một bảng sợi thủy tinh một lớp với lớp phủ chống hàn màu xanh lá cây (green solder mask), có kích thước nhỏ hơn một chút so với vỏ bọc để vừa vặn an toàn bên trong. PCB được giữ cố định bởi chính vỏ bọc, với các nút bấm, màng cao su và kết nối cáp được đặt phía trên.
Các điểm tiếp xúc nút được bố trí thành tám miếng đệm tròn riêng biệt, mỗi miếng cho một nút – Lên, Xuống, Trái, Phải, A, B, Start và Select. Mỗi điểm tiếp xúc bao gồm các đường mạch đồng được phủ một lớp phủ bảo vệ màu xanh lá cây, với một lớp carbon đen ở trên cùng để cải thiện độ dẫn điện và khả năng chống mài mòn. Khi một nút được nhấn, miếng đệm dẫn điện trên màng cao su sẽ hoàn thành mạch điện, cho phép PCB ghi nhận tín hiệu đầu vào.

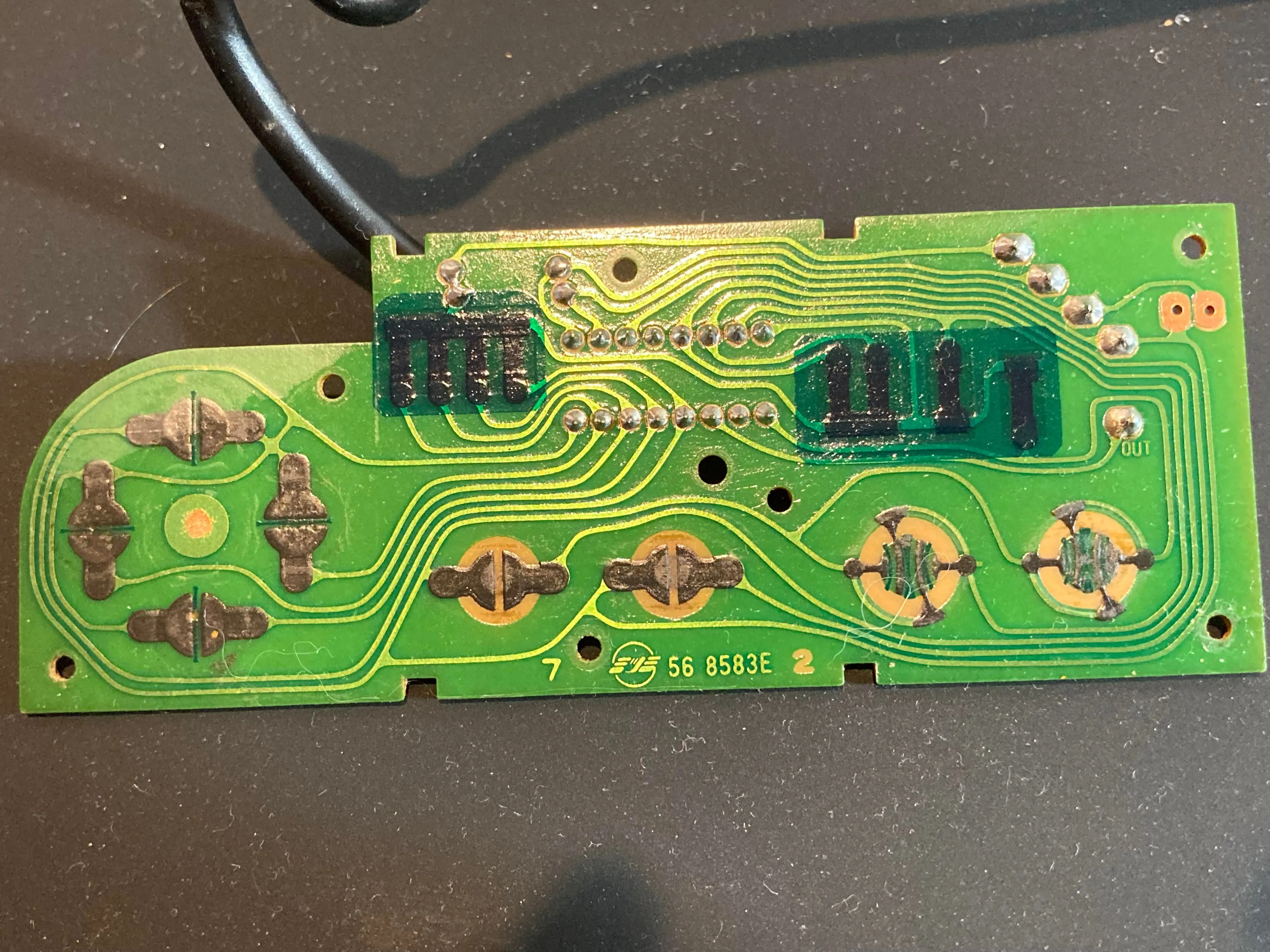

Bảng mạch in (PCB) phía trước bên trong tay cầm NES, hiển thị các điểm tiếp xúc nút và chip shift register BU4021B
Ở trung tâm của PCB là thanh ghi dịch BU4021B (BU4021B shift register), một bộ chuyển đổi song song-sang-nối tiếp 8 bit (8-bit parallel-to-serial converter) chịu trách nhiệm mã hóa các lần nhấn nút thành định dạng mà NES có thể đọc được. Thanh ghi dịch này cho phép NES đọc tất cả tám trạng thái nút chỉ bằng ba đường truyền (clock, latch và data), đơn giản hóa giao tiếp giữa tay cầm và console.
Hai điện trở kéo lên (pull-up resistors) nhỏ cũng có mặt trên PCB. Chúng đảm bảo rằng tín hiệu đầu vào của nút luôn ở điện áp cao ổn định khi không được nhấn, ngăn chặn các tín hiệu không mong muốn hoặc điện áp “nổi” (floating voltages) can thiệp vào việc nhận diện đầu vào. Gần cạnh dưới của PCB, cáp điều khiển được hàn trực tiếp vào năm điểm tiếp xúc, mỗi điểm tương ứng với một trong năm dây được mã hóa màu.

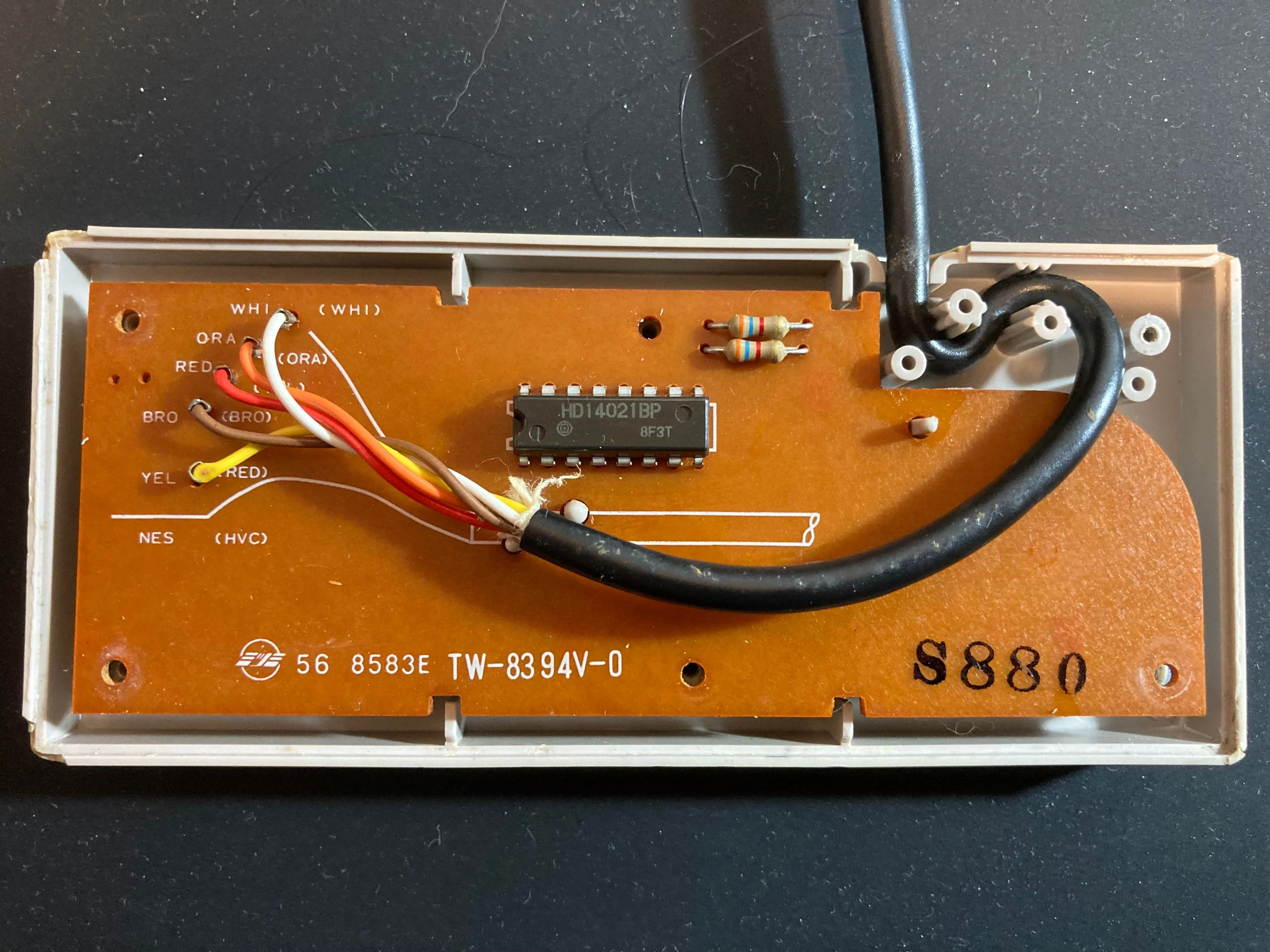

Bảng mạch in (PCB) phía sau của tay cầm NES, cho thấy sự đơn giản và hiệu quả trong bố cục các đường mạch đồng
Thiết kế của PCB tối giản đến ấn tượng, chỉ chứa các thành phần thiết yếu cần thiết cho hoạt động. Cách tiếp cận tinh gọn này giúp giảm chi phí sản xuất đồng thời cải thiện độ bền và độ tin cậy lâu dài, khiến tay cầm NES vừa có giá thành phải chăng để sản xuất vừa cực kỳ bền bỉ qua nhiều thập kỷ sử dụng. Các công ty như Sega cũng đã theo sau với thiết kế mạch rất tương tự trong các bộ điều khiển 3 nút cho Sega Genesis (Mega Drive) của họ.
Giao Tiếp Giữa Tay Cầm NES Và Hệ Máy Console
Trước khi NES ra đời, các bộ điều khiển trò chơi điện tử thường dựa vào việc nối dây trực tiếp cho các đầu vào đơn giản hoặc mã hóa ma trận cho các bố cục nút phức tạp hơn, chẳng hạn như những gì được tìm thấy trên bàn phím của Intellivision và ColecoVision. Mặc dù các phương pháp này hoạt động, nhưng chúng có những hạn chế — nối dây trực tiếp yêu cầu nhiều phần cứng hơn cho mỗi nút mới, trong khi mã hóa ma trận làm tăng độ phức tạp của mạch và có thể gây ra hiện tượng nhập liệu ảo (ghost inputs).
Giải pháp của Nintendo là sử dụng thanh ghi dịch (shift register) để giao tiếp nối tiếp, biến tay cầm NES thành một trong những thiết bị đầu tiên truyền dữ liệu nút tuần tự thay vì song song. Cốt lõi của hệ thống này là thanh ghi dịch CD4021 8-bit parallel-in, serial-out, cho phép tất cả tám trạng thái nút được ghi lại đồng thời và gửi đến NES từng bit một. Thay vì yêu cầu một dây riêng cho mỗi đầu vào hoặc một mạch ma trận để quét nhiều nút, tay cầm NES đã lưu trữ tất cả các trạng thái nút trong một thanh ghi dịch và gửi chúng từng cái một đến console chỉ bằng ba đường dữ liệu.
Quy Trình Polling: Cách NES Nhận Tín Hiệu Đầu Vào
Hệ máy NES liên tục “polling” (truy vấn) tay cầm để nhận tín hiệu đầu vào bằng cách gửi tín hiệu qua ba đường chính: Latch, Clock và Data. Tín hiệu Latch hướng dẫn thanh ghi dịch ghi lại trạng thái nút hiện tại, lưu trữ chúng nội bộ. Tín hiệu Clock sau đó phát xung tám lần, dịch chuyển các trạng thái nút đã lưu trữ từng cái một đến đường Data, nơi truyền chúng đến NES. NES xử lý luồng dữ liệu đến này, lưu trữ kết quả trong RAM để trò chơi đọc.
Quá trình polling này diễn ra một lần mỗi khung hình ở tần số 60 Hz, được điều khiển bởi khoảng trống dọc của PPU (VBlank). Điều này có nghĩa là NES kiểm tra các lần nhấn nút mới chính xác 60 lần mỗi giây, đảm bảo rằng mọi đầu vào được ghi nhận đồng bộ với tốc độ khung hình của console.
Cáp năm dây của tay cầm được kết nối trực tiếp với PCB, với mỗi dây xử lý một chức năng cụ thể:
- Trắng – Nguồn +5V
- Nâu – Nối đất (GND)
- Đỏ – Tín hiệu Clock
- Cam – Tín hiệu Latch
- Vàng – Đầu ra dữ liệu

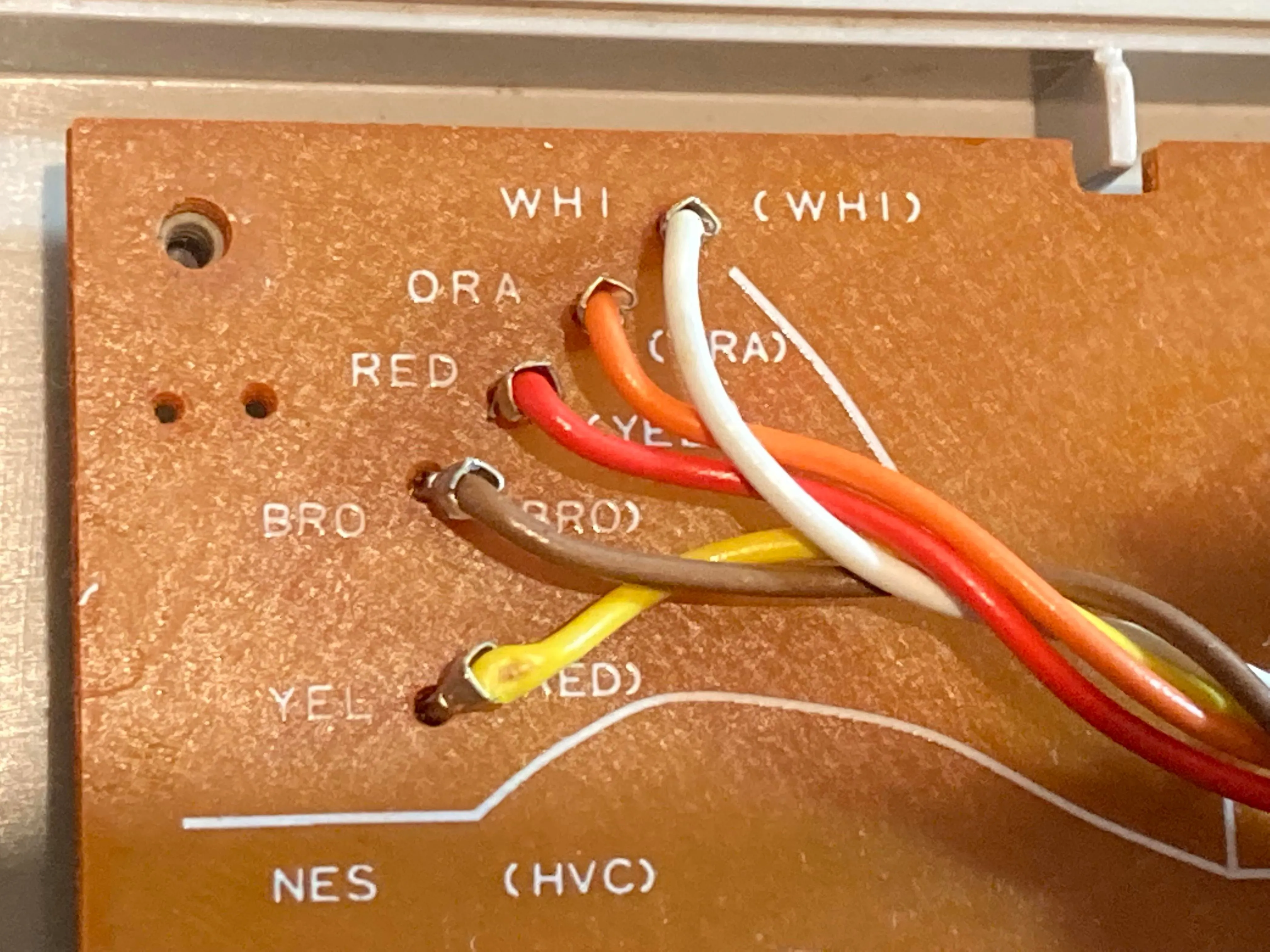

Ảnh cận cảnh các điểm kết nối dây trên bảng mạch PCB của tay cầm NES, thể hiện sự đơn giản và hiệu quả của hệ thống dây 5 màu
Một số tay cầm NES có thể có dây màu đỏ và vàng bị hoán đổi vị trí. Để xác minh, hãy lật PCB và kiểm tra chân được dán nhãn “OUT” – đây là dây đầu ra dữ liệu chính xác.
Nguyên Lý Đảo Tín Hiệu: Tại Sao “0” Lại Là “Đã Nhấn”
Theo thiết kế, tay cầm NES ghi nhận một lần nhấn nút là “0” và một nút không được nhấn là “1”. Điều này là do mạch sử dụng các điện trở kéo lên (pull-up resistors), có nghĩa là trạng thái mặc định của mỗi nút là cao (+5V) khi không được nhấn. Nhấn một nút sẽ kết nối nó với đất (0V), kéo tín hiệu xuống thấp.
Tuy nhiên, bản thân NES đã đảo ngược tín hiệu trong phần cứng của console, chuyển 0 thành 1 và 1 thành 0 trước khi truyền dữ liệu đến băng game. Điều này cho phép các nhà phát triển sử dụng logic thông thường hơn – 1 là bật (đã nhấn) và 0 là tắt (ở trạng thái nghỉ) – mà không cần sửa đổi mã game của họ.
Hiệu Quả Ẩn Giấu Trong Thiết Kế
Mặc dù hệ thống giao tiếp của tay cầm NES có vẻ đơn giản, nhưng nó đã mang lại một số hiệu quả ẩn giấu đáng kể. Truyền dữ liệu nối tiếp đã giảm số lượng dây, đường mạch và linh kiện điện tử cần thiết, giữ cho tay cầm nhỏ gọn và chi phí sản xuất thấp.
Thanh ghi dịch cho phép tay cầm hoạt động liền mạch với chu kỳ polling 60 Hz của NES, đảm bảo xử lý đầu vào không có độ trễ. Ngoài ra, bằng cách nối đất các lần nhấn nút để ghi nhận chúng là “0”, thiết kế đã loại bỏ nhu cầu về các chip logic bổ sung, làm cho PCB đơn giản hơn và đáng tin cậy hơn.
Kết quả là một hệ thống đầu vào hiệu quả, tiết kiệm chi phí và đã giúp đặt ra tiêu chuẩn cho cách các bộ điều khiển game hiện đại giao tiếp với console của chúng. Các bộ điều khiển trong tương lai, bao gồm cả những bộ dành cho Super Nintendo và Sega Genesis, đã áp dụng các kỹ thuật truyền dữ liệu nối tiếp tương tự để giữ chi phí sản xuất thấp trong khi vẫn đảm bảo đầu vào nhanh chóng và đáng tin cậy.
Vượt Thời Gian: Tầm Ảnh Hưởng Lâu Dài Của Tay Cầm NES
Sự Phát Triển Của D-pad Và Các Bộ Điều Khiển Hiện Đại
D-pad hình chữ thập và bố cục nút tối giản của tay cầm NES đã định hình cách người chơi tương tác với các trò chơi yêu thích của họ, đặt ra một tiêu chuẩn tồn tại trong nhiều thập kỷ. Kể từ khi Nintendo cấp bằng sáng chế cho D-pad, các đối thủ đã thiết kế các phương thức nhập liệu thay thế, như các đệm tròn hoặc dựa trên trục xoay. Khi bằng sáng chế D-pad của Nintendo hết hạn vào năm 2005, các công ty khác đã áp dụng hình dạng chữ thập cổ điển, củng cố nó như một tiêu chuẩn của ngành.
Tuy nhiên, khi các trò chơi chuyển sang môi trường 3D, vai trò của D-pad đã thay đổi. Các cần analog (analog sticks) trở thành phương pháp di chuyển chính, và D-pad được tái sử dụng cho việc điều hướng menu, lựa chọn vật phẩm và các lệnh nhanh.
Ngay cả Nintendo cũng đôi khi đã từ bỏ thiết kế của riêng mình – đáng chú ý nhất là với Joy-Cons của Switch gốc, đã thay thế D-pad bằng các nút riêng biệt, trong khi Switch Pro Controller và các bộ điều khiển Switch của bên thứ ba khác vẫn giữ lại một D-pad truyền thống để chơi game chính xác.
Bộ Điều Khiển Được Chế Tạo Để Bền Bỉ – Và Dễ Dàng Sửa Đổi
Trong khi console và băng game NES đại diện cho một kỷ nguyên đơn giản trong kỹ thuật mà ngày nay dường như ngày càng hiếm hoi, thì bản thân tay cầm NES vẫn là một trong những thiết bị phần cứng cổ điển dễ sửa đổi, sửa chữa hoặc thậm chí là tự chế tạo nhất. Những người đam mê đã tìm thấy vô số cách để tùy chỉnh tay cầm NES của họ, từ việc chuyển đổi chúng thành tay cầm USB, thêm Bluetooth để hỗ trợ không dây, hoặc mod chúng để có chức năng turbo cho phép nhập liệu nhanh chóng.
Nếu thiết kế console và băng game NES khiến chúng ta tự hỏi, “Tại sao giờ đây mọi thứ lại không còn đơn giản như vậy nữa?”, thì tay cầm lại mang đến một câu trả lời khác – nó đơn giản đến mức chúng ta không thể không thử nghiệm, sửa đổi và biến nó thành của riêng mình. Cho dù là khôi phục một bản gốc đã cũ, điều chỉnh nó cho công nghệ mới, hay tìm hiểu cách mạch điện của nó hoạt động, tay cầm NES vẫn là một cánh cửa dẫn đến cả lịch sử chơi game và sự sáng tạo thực tế.
Cách tiếp cận đổi mới của Gunpei Yokoi trong thiết kế sản phẩm tiếp tục truyền cảm hứng cho các kỹ sư và những người đam mê cho đến ngày nay, chứng minh rằng đôi khi, những ý tưởng đơn giản nhất lại có tác động lâu dài nhất.
Di sản của tay cầm NES là một minh chứng sống động cho sức mạnh của thiết kế thông minh và sự kiên định vào mục tiêu trải nghiệm người dùng. Nó không chỉ là một công cụ điều khiển trò chơi, mà còn là một phần không thể thiếu trong lịch sử phát triển của ngành công nghiệp giải trí kỹ thuật số. Bạn có kỷ niệm đặc biệt nào với chiếc tay cầm NES huyền thoại này không? Hãy chia sẻ câu chuyện của bạn trong phần bình luận bên dưới và đừng quên khám phá thêm các bài viết công nghệ hấp dẫn khác trên blogcongnghe.net để mở rộng kiến thức của mình!
