Benchy từ lâu đã được xem là một công cụ tuyệt vời để kiểm tra các cài đặt máy in 3D và xác định các vấn đề tiềm ẩn. Mỗi mô hình test này được thiết kế để thử nghiệm các chức năng khác nhau của máy in, chẳng hạn như cài đặt rút sợi (retraction), khả năng bắc cầu (bridging), và góc nghiêng (overhang). Bằng cách kiểm tra nhiều bản in đa dạng, bạn có thể hiểu rõ hơn cách máy của mình hoạt động trong các tình huống khác nhau, từ đó tinh chỉnh hiệu quả.
Việc luân phiên sử dụng các mô hình kiểm tra máy in 3D khác nhau cũng giúp bạn phát hiện những chi tiết hiệu chuẩn nhỏ, chẳng hạn như độ chính xác của bản in và sự mượt mà của các khớp nối. Điều này giúp việc khắc phục sự cố trở nên dễ dàng hơn nhiều, cho phép bạn nhanh chóng giải quyết vấn đề thay vì bị sa lầy vào những bản in phức tạp bị lỗi. Khi thử nghiệm các mô hình test này, bạn sẽ nhận thấy những thay đổi nhỏ trong cài đặt slicer hoặc phần cứng máy in có thể tạo ra sự khác biệt lớn như thế nào đối với chất lượng bản in cuối cùng.
9. Cali Cat: Kiểm Tra Các Thiết Lập In Cơ Bản
Kiểm tra khả năng bắc cầu, độ bám dính bàn in và hiệu chuẩn tổng thể
Cali Cat là một mô hình nhỏ nhưng mạnh mẽ, có thể cho bạn biết máy in của mình xử lý các góc nghiêng, chi tiết và độ bám dính bàn in tốt đến mức nào. Vì được in nhanh, bạn có thể nhanh chóng xem liệu máy in của mình có bất kỳ vấn đề nào liên quan đến độ bám dính của bàn in hay không. Nếu bạn thấy các vấn đề nhỏ như bắc cầu bị xệ hoặc các góc bị cong vênh, bạn có thể khắc phục chúng bằng cách thay đổi cài đặt làm mát hoặc cài đặt lớp đầu tiên (first-layer settings).
Cali Cat tuy nhỏ nhưng lại có một số đặc điểm quan trọng cần kiểm tra, chẳng hạn như hiện tượng rút sợi (stringing) giữa tai hoặc đuôi. Để khắc phục điều này, bạn có thể điều chỉnh khoảng cách rút sợi (retraction distance) hoặc tốc độ quạt. Một mô hình Cali Cat được in mượt mà và chính xác cho thấy máy in của bạn đã sẵn sàng cho những bản in lớn hơn và phức tạp hơn.
Thiết kế dễ sử dụng của Cali Cat cho phép bạn xem cách máy in xử lý các góc nghiêng khi bạn thử các loại sợi in (filaments) hoặc cài đặt slicer khác nhau. Ví dụ, nếu bạn thấy các lớp bị chảy xệ xung quanh cằm mèo, bạn có thể giảm tốc độ in hoặc cải thiện hệ thống làm mát. Bằng cách kiểm tra những thay đổi này trên một mô hình nhỏ, bạn có thể tránh các vấn đề khi in các bộ phận lớn hơn trong tương lai.
8. XYZ Cube: Tinh Chỉnh Độ Chính Xác Kích Thước
Quan sát sự nhất quán về kích thước, độ sắc nét góc và độ tin cậy khi chia tỷ lệ

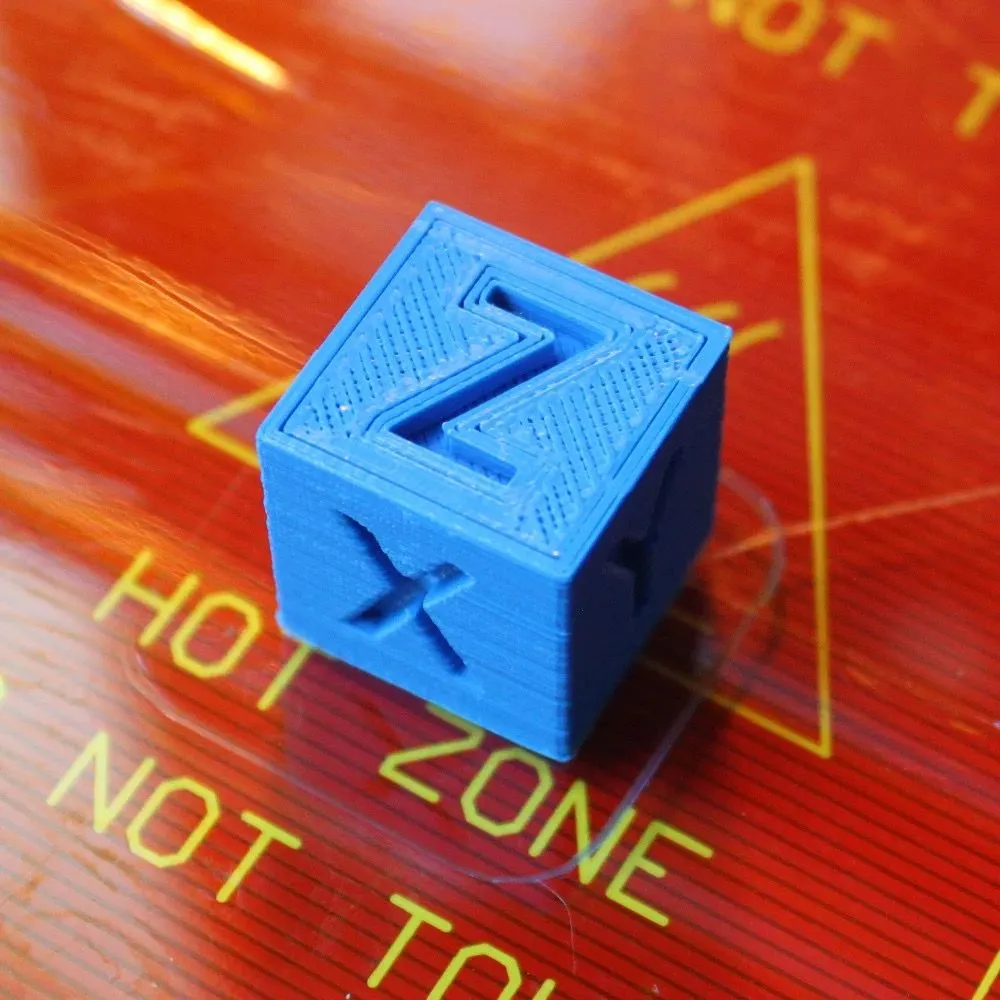

Mô hình khối lập phương XYZ (XYZ Cube) được in 3D, dùng để kiểm tra độ chính xác kích thước của máy in 3D.
Khối hiệu chuẩn XYZ (XYZ calibration cube) là một công cụ không thể thiếu để kiểm tra độ chính xác của máy in 3D theo ba chiều. Sau khi in, bạn có thể đo từng cạnh bằng thước kẹp để đảm bảo chiều dài, chiều rộng và chiều cao khớp với thiết kế. Nếu các phép đo không khớp, bạn thường có thể khắc phục bằng cách thay đổi cài đặt bước trên mỗi milimet (steps-per-millimeter) hoặc tốc độ dòng chảy (flow rate).
Độ sắc nét của các góc khối lập phương cũng có thể cho bạn biết liệu máy in có vấn đề hay không. Nếu các góc bị bo tròn hoặc các đường lớp không nhất quán, bạn có thể cần siết chặt dây đai hoặc giảm cài đặt gia tốc (acceleration settings). Điều này sẽ giúp bạn đạt được hình học nhất quán và ngăn các bản in bị biến dạng khi chúng lớn hơn hoặc phức tạp hơn.
Bằng cách kiểm tra máy in với các khối lập phương có kích thước khác nhau, bạn có thể đảm bảo rằng máy vẫn chính xác ở các tỷ lệ lớn hơn. Nếu các khối nhỏ hơn in tốt nhưng các khối lớn hơn không, có thể là do máy in đã bị hao mòn, trục Z bị lệch hoặc môi trường in quá nóng. Thường xuyên kiểm tra những điều này sẽ giúp bạn duy trì khả năng tạo ra các bản in đáng tin cậy và có thể lặp lại.
7. 3D Hubs Marvin: Đánh Giá Bridging và Chi Tiết Nhỏ
Kiểm tra các vòng bắc cầu, sự căn chỉnh lớp và các chi tiết nổi nhỏ
Marvin nổi tiếng với vòng móc chìa khóa độc đáo và biểu tượng nổi nhỏ ở mặt trước. Đây là một thử nghiệm tuyệt vời để kiểm tra cài đặt làm mát và bắc cầu của bạn. Nếu bạn thấy bất kỳ sợi bị chảy xệ hoặc rơi rớt nào ở khu vực vòng, hãy điều chỉnh tốc độ làm mát hoặc tốc độ bắc cầu. Mô hình này cũng cho bạn biết ngay lập tức nếu bạn không rút sợi hoặc làm nóng sợi in đúng cách.
Phần đỉnh hình tròn của mô hình cũng giúp phát hiện các dấu vết vòng (ring artifacts) hoặc sự đùn không đều. Nếu bạn thấy các rãnh hoặc sự dịch chuyển ảnh hưởng đến bề mặt nhẵn của Marvin, hãy siết chặt dây đai hoặc điều chỉnh tốc độ slicer.
Giống như Benchy, Marvin có kích thước nhỏ nên bạn có thể thử nghiệm nhiều bản in trong thời gian ngắn. Bạn có thể thử nghiệm các nhiệt độ đầu phun hoặc tốc độ in khác nhau trên các bản in Marvin mà không tốn quá nhiều sợi in. Bạn sẽ biết các điều chỉnh hiệu chuẩn của mình đang hoạt động nếu thấy sự cải thiện trong khả năng bắc cầu, độ đồng đều của lớp và các chi tiết sắc nét.
6. Tolerance Gauge: Xác Định Khoảng Hở và Điểm Ma Sát
Xác định giá trị bù trừ, đánh giá độ khít của chi tiết và ngăn ngừa kẹt

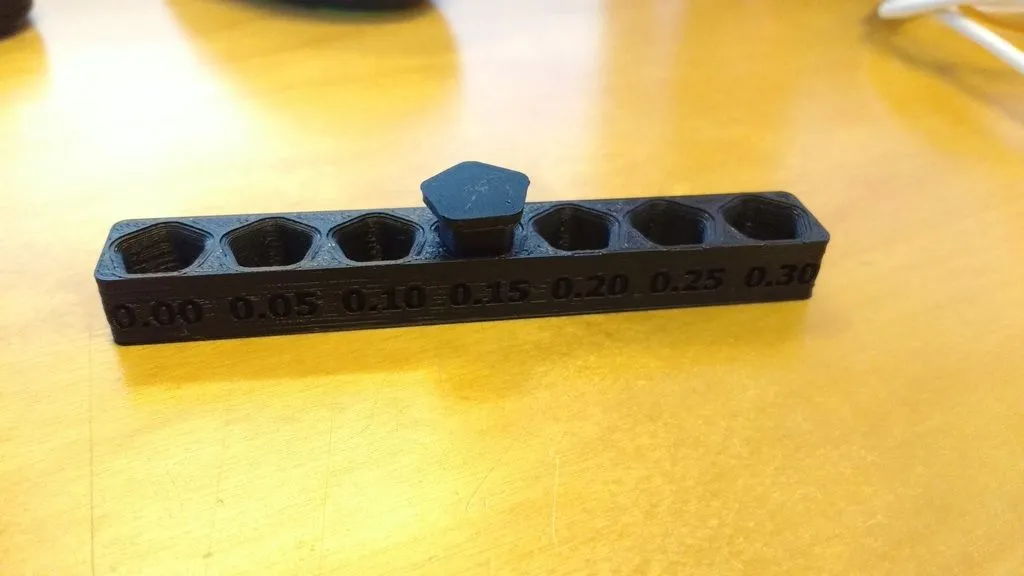

Mô hình kiểm tra độ dung sai (Tolerance Gauge) với các chốt và khe cắm, giúp đánh giá độ khít của các bộ phận in 3D.
Tolerance gauge là một bản in nhỏ với các chốt hoặc khe cắm có kích thước khác nhau. Bằng cách thử nghiệm xem chốt nào khớp với nhau dễ dàng và chốt nào không, bạn có thể tìm thấy cài đặt hoàn hảo cho máy in 3D của mình. Bằng cách này, bạn có thể đảm bảo các bộ phận của mình khớp trơn tru, không bị giãn nở quá mức hoặc thậm chí chọn đúng loại sợi in.
Bạn có thể điều chỉnh cài đặt rút sợi hoặc nhiệt độ nếu các bộ phận quá chặt. Nếu độ dung sai quá lỏng, bạn có thể thực hiện những thay đổi tương tự đối với cài đặt slicer của mình. Hãy chú ý đến bất kỳ vết lồi hoặc vết sần nào trên các bộ phận của bạn, đặc biệt là ở những nơi chúng tiếp xúc.
Nếu bạn thấy hiện tượng rút sợi giữa các chốt, bạn có thể cần giảm nhiệt độ đầu phun hoặc tăng tốc độ di chuyển. Nếu bạn không thể làm cho các bộ phận của mình di chuyển trơn tru với khoảng cách chính xác, có thể đã đến lúc kiểm tra các cài đặt của máy in.
5. Articulated Dragon: Đảm Bảo Khớp Nối Linh Hoạt
Đảm bảo các phân đoạn khớp nối vẫn linh hoạt mà không bị rút sợi hoặc dính lớp
Bạn đã bao giờ thấy một bản in rồng có khớp nối chưa? Những bản in này còn được gọi là “print-in-place” vì máy in 3D in tất cả các phân đoạn liên tục. Các phân đoạn này có các khớp nối bản lề sẽ di chuyển sau khi bản in hoàn thành. Thiết kế này cực kỳ hữu ích trong việc tìm ra các vấn đề về rút sợi. Nếu cài đặt rút sợi bị lỗi, các khoảng trống nhỏ giữa các phân đoạn có thể bị lấp đầy bằng sợi in lạc. Vì vậy, nếu bạn nhận thấy bất kỳ khoảng trống nào, chỉ cần điều chỉnh khoảng cách hoặc tốc độ rút sợi, và mọi thứ sẽ ổn.
Ngoài ra, thân rồng có thể giúp xác định liệu việc san bàn (bed leveling) có bị lệch hay không. Nếu một số khớp bị kẹt trong khi những khớp khác hoạt động, bề mặt in có thể cao hơn một chút ở một bên. Vì vậy, hãy dành thời gian để san bằng bàn in và đảm bảo mọi thứ đều trơn tru. Bằng cách này, mỗi phân đoạn có thể di chuyển như mong muốn, và bạn sẽ có một con rồng không chỉ đẹp mà còn có chức năng.
Nếu bạn nhận thấy hiện tượng rút sợi hoặc các vết bám dính giữa các phân đoạn, hãy kiểm tra kỹ và thực hiện các điều chỉnh cần thiết. Bạn sẽ ngạc nhiên về việc con rồng của mình sẽ trông và hoạt động tốt hơn như thế nào. Cuối cùng, bạn sẽ tìm thấy nhiều hơn chỉ là rồng với những khớp nối như vậy: một số nhà thiết kế cũng tạo ra bộ xương khủng long, động vật hoang dã, và nhiều hơn nữa.
4. Temperature Tower: Tối Ưu Nhiệt Độ Đầu Phun và Hiệu Suất
Tinh chỉnh nhiệt độ in để giảm hiện tượng rút sợi, đổi màu hoặc cong vênh

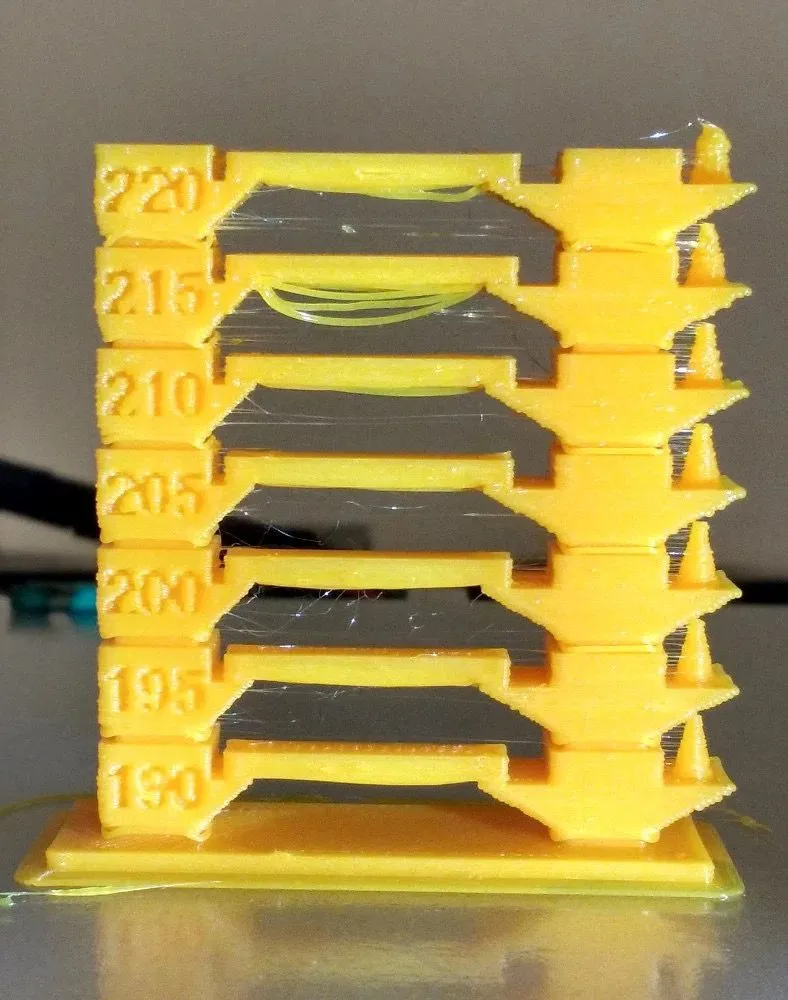

Tháp nhiệt độ (Temperature Tower) được in 3D, hiển thị các phần in ở nhiệt độ khác nhau để tối ưu cài đặt nhiệt độ đầu phun.
Một tháp nhiệt độ (temperature tower) cho phép bạn in các phần khác nhau ở các nhiệt độ khác nhau. Bạn có thể tìm thấy phạm vi nhiệt độ hoàn hảo cho sợi in của mình bằng cách xem phần nào trông đẹp nhất. Nếu quá nóng, sợi in có thể không bám dính tốt hoặc bị đổi màu lạ. Nếu quá lạnh, sợi in có thể không ra hết hoặc không bám vào bàn in.
Hãy quan sát cách sợi in kết nối với nhau ở mỗi nhiệt độ. Nếu có ít hiện tượng rút sợi hơn ở một điểm nhất định, đó có thể là nhiệt độ tốt nhất. Bạn cũng có thể thay đổi tốc độ quạt để cải thiện quá trình. Một số vật liệu cần làm mát nhiều hơn ở nhiệt độ cao hơn.
Hãy xem cách mỗi phần tách ra khỏi các cấu trúc hỗ trợ và liệu nó có bị cong vênh gần đáy hay không. Ngay cả một thay đổi nhỏ về nhiệt độ cũng có thể ảnh hưởng đến độ bám dính và co ngót của sợi in. Khi bạn tìm thấy nhiệt độ hoàn hảo, bạn có thể in mọi thứ mượt mà hơn và không cần phải thử các cài đặt khác nhau liên tục.
3. All-in-One Print: Tổng Hợp Các Tính Năng Phức Tạp
Phân tích các trụ, góc nghiêng, cầu nối và các yếu tố hình học nhỏ
Bản in hiệu chuẩn All-in-One là một người bạn đồng hành đáng tin cậy, giúp bạn giải quyết tất cả các thách thức của máy in. Nó bao gồm các bài kiểm tra góc nghiêng, các trụ nhỏ, các nhịp cầu và thậm chí cả các chi tiết chữ nổi, tất cả trong một lần in. Bằng cách này, bạn không lãng phí sợi in nhưng vẫn có được cái nhìn rõ ràng về cách máy in của bạn được hiệu chuẩn. Bạn có thể nhanh chóng phát hiện các khu vực cần chú ý, như các góc nghiêng dốc.
Bạn cũng có thể so sánh các phần khác nhau của cùng một bản in để xem tốc độ quạt hoặc nhiệt độ in thay đổi ảnh hưởng đến từng tính năng như thế nào. Nếu các trụ trông tốt nhưng hiện tượng rút sợi vẫn là một vấn đề, bạn biết chính xác cần phải khắc phục điều gì. Sau khi thay đổi cài đặt slicer, hãy in lại cùng một tệp và quan sát những cải thiện xảy ra.
Mô hình này cho phép bạn kiểm tra nhiều thứ cùng lúc, giúp việc tinh chỉnh máy in của bạn dễ dàng hơn. Bạn có thể chỉ cần hai hoặc ba vòng điều chỉnh để đạt được kết quả hoàn hảo cho mỗi tính năng. Bạn có thể tự tin xử lý các thiết kế phức tạp hơn khi bạn có một bản in all-in-one sạch.
2. Tree Frog Model: Kiểm Tra Đường Cong và Overhangs
Đánh giá các chi cong, lớp mỏng tinh tế và các góc ẩn nhỏ
Mô hình ếch cây (Tree Frog) được in 3D, dùng để kiểm tra khả năng xử lý các đường cong, góc nghiêng và độ bám dính bề mặt của máy in 3D.
Mô hình ếch cây là một cách tuyệt vời để phát hiện bất kỳ vấn đề nào về góc nghiêng (overhang) hoặc bắc cầu (bridging). Các bề mặt tròn và chân có góc của ếch có thể nhanh chóng cho thấy liệu có bất kỳ lớp bị chảy xệ hoặc vấn đề rút sợi nào không. Hãy chú ý kỹ đến các chuyển tiếp giữa các phần cong; bạn có thể tìm thấy bất kỳ vấn đề rút sợi nào tại đây.
Nếu các chi của bạn mịn màng, máy in của bạn có thể xử lý các thay đổi hướng mà không hiển thị các đường nối. Tuy nhiên, nếu bạn nhận thấy các vết lồi dọc theo các cạnh cong, bạn có thể cần điều chỉnh cài đặt gia tốc và giật (acceleration and jerk settings). Tinh chỉnh các cài đặt này sẽ đảm bảo các đường lớp nhất quán và ngăn ngừa sự dịch chuyển đột ngột trong chuyển động in.
Hình dạng thân thiện này cũng kiểm tra độ bám dính nơi các dấu chân nhỏ của ngón chân chạm vào bề mặt in. Nếu một số ngón chân bị nhấc lên hoặc cong vênh, bạn có thể cần điều chỉnh nhiệt độ bàn in hoặc thêm một vành (brim). Bằng cách có được một bản in ếch cây cân bằng, bạn sẽ biết mình có khả năng kiểm soát hợp lý hình học đường cong, độ bám dính bàn in và các góc nghiêng vừa phải.
1. Low-poly Bulbasaur: Nhấn Mạnh Góc Cạnh và Biên Dạng
Kiểm tra các mặt phẳng sắc nét, độ đùn nhất quán và các đường ranh giới rõ ràng

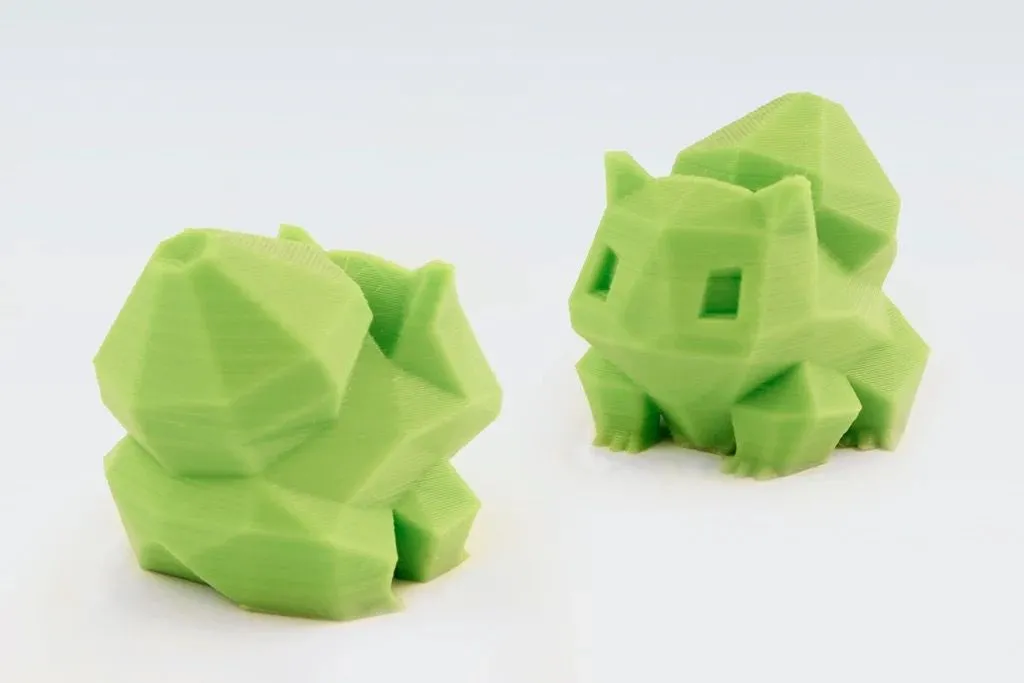

Mô hình Bulbasaur low-poly được in 3D, với thiết kế đa diện giúp kiểm tra độ sắc nét của các mặt phẳng và góc cạnh.
Một hình tượng low-poly như Bulbasaur có thiết kế đa diện, hoàn hảo để kiểm tra xem máy in của bạn có thể sao chép chính xác các bề mặt góc cạnh hay không. Mỗi mặt phải trông sắc nét và rõ ràng, không có các cạnh mờ hoặc sợi in thừa. Bạn có thể thay đổi tốc độ dòng chảy (flow rate) và tốc độ in để cải thiện chi tiết nếu bạn thấy bất kỳ rãnh nào.
Một điều quan trọng khác cần xem xét là liệu máy in có in nhất quán trên các bề mặt phẳng hay không. Những vấn đề nhỏ như sọc (banding) hoặc nốt sần (zits) có thể có nghĩa là cần điều chỉnh cài đặt rút sợi hoặc hệ số đùn (extrusion multiplier). Nếu bạn làm điều đó, bạn có thể loại bỏ các vết bẩn và giữ các đường đa giác sắc nét của hình tượng.
Mô hình này cũng cho thấy nơi các lớp gặp nhau ở các góc sắc nét. Nếu các mặt phẳng lẽ ra phải gặp nhau một cách trơn tru nhưng lại có các bước hoặc khoảng trống dễ thấy, điều đó có thể có nghĩa là độ căng dây đai hoặc độ lỏng cơ học trong khung bị lệch. Nếu bạn thấy những chuyển tiếp này, bạn có thể khắc phục mọi bộ phận lung lay trước khi in bất cứ thứ gì phức tạp hơn.
Nơi tìm các mô hình test máy in 3D này
Bạn có thể tìm thấy nhiều phiên bản và biến thể của tất cả các mô hình test máy in 3D này. Nếu bạn muốn những mô hình cụ thể mà chúng tôi đã nêu trên, đây là danh sách tiện dụng cùng với các liên kết.
| Mô hình Test Máy In 3D | Liên kết |
|---|---|
| Cali Cat | https://www.thingiverse.com/thing:1545913 |
| XYZ Cube | https://www.thingiverse.com/thing:1278865 |
| 3D Hubs Marvin | https://www.thingiverse.com/thing:215703 |
| Tolerance Gauge | https://www.thingiverse.com/thing:2358017 |
| Articulated Dragon | https://www.thingiverse.com/thing:5337105 |
| Temperature Tower | https://www.thingiverse.com/thing:2615842 |
| All-in-One Calibration Test | https://www.thingiverse.com/thing:2656594 |
| Treefrog model | https://www.thingiverse.com/thing:18479 |
| Low-poly Bulbasaur | https://www.thingiverse.com/thing:327753 |
Tận dụng các mô hình test máy in 3D để nâng tầm bản in của bạn
Thay vì chỉ sử dụng một đối tượng thử nghiệm duy nhất, việc in nhiều mô hình đa dạng có thể giúp bạn khắc phục sự cố máy in 3D của mình một cách toàn diện. Mỗi thiết kế cung cấp những manh mối quan trọng về các vấn đề tiềm ẩn như lỗi rút sợi, hỏng hóc hoặc lệch cơ khí. Bạn có thể sử dụng những manh mối này để thay đổi cài đặt slicer hoặc điều chỉnh phần cứng nhằm đảm bảo các bản in của mình tốt hơn và đáng tin cậy hơn.
Sử dụng các đối tượng thử nghiệm khác nhau cũng làm cho quá trình trở nên thú vị hơn vì bạn có thể thấy ngay máy in của mình đang hoạt động như thế nào ở các lĩnh vực khác nhau. Kinh nghiệm với độ dung sai chặt chẽ và các bề mặt cong sẽ giúp bạn tự tin hơn khi thực hiện các dự án phức tạp hơn trong tương lai. Hãy tiếp tục thử nghiệm với các mô hình test này và thực hiện các thay đổi khi cần thiết, và máy in 3D của bạn sẽ luôn sẵn sàng cho bất cứ điều gì bạn đưa ra!
Bạn đã thử mô hình test máy in 3D nào trong danh sách này chưa? Hãy chia sẻ kinh nghiệm của bạn trong phần bình luận bên dưới nhé!
